《操作系统导论》第 36 章：I/O 设备 - 深度知识架构

1. 核心矛盾 (The Crucial Problem)

如何在不消耗大量中央处理器 (Central Processing Unit, CPU) 算力的前提下，将种类繁多、速度各异的输入/输出 (Input/Output, I/O) 设备高效地集成到计算机系统中，并向操作系统的其他子系统隐藏掉复杂的硬件交互细节？

2. 核心概念 (Core Concepts)

• 分层总线架构 (Hierarchical Bus Architecture)：
  • 定义：将计算机内部的通信通道分为多级，如高速的内存总线 (Memory Bus)、中速的通用 I/O 总线（如 PCI）以及低速的外设总线（如 SCSI、SATA、USB）。
  • 角色：物理层面的“成本与性能调和器”。越快的总线越短、造价越高且容纳设备越少；分层设计让高性能设备（显卡）靠近 CPU，慢速大容量设备（磁盘）放在外围网络中。
• 标准设备协议 (Standard Device Protocol)：
  • 定义：设备向外暴露的接口通常由三种寄存器组成：状态 (Status)、命令 (Command) 和数据 (Data) 寄存器。
  • 角色：硬件和软件交互的“标准语言”。操作系统通过读写这些寄存器来控制设备行为。
• 编程的 I/O (Programmed I/O, PIO) 与 轮询 (Polling)：
  • 定义：CPU 通过不断读取状态寄存器来检查设备是否就绪（轮询），然后亲自将数据在内存和设备间来回拷贝（PIO）。
  • 角色：最原始也最直观的“设备驱动方式”，但却是导致 CPU 算力极大浪费的元凶。
• 直接内存访问 (Direct Memory Access, DMA)：
  • 定义：系统中的一个特殊硬件设备，专门负责协调完成内存和外设之间的数据传输，不需要 CPU 的介入。
  • 角色：I/O 系统的“搬运工”。它将 CPU 从繁重且低智的数据拷贝工作中彻底解放出来。
• 设备驱动程序 (Device Driver)：
  • 定义：操作系统内部的底层软件，它清楚地知道底层设备工作细节并将它们封装起来。
  • 角色：系统架构中的“翻译官与隔离墙”。向底层和具体硬件对话，向上层（如文件系统）提供设备无关的通用接口（如“读/写块”）。

3. 逻辑演进 (Logical Evolution)

为了让 CPU 高效地与慢速设备交互，并保持系统代码的整洁，经历了如下的工程推演：

• 最初的直觉方案：PIO 与轮询 (Polling)。操作系统不断循环读取设备的状态寄存器，等设备就绪后，由 CPU 亲自把数据拷贝到数据寄存器，下发命令，最后再轮询等待完成。
  • 遇到的致命问题 1（等待开销）：磁盘等设备极慢。让高速 CPU 循环等待慢速磁盘，就如同让法拉利一直停在原地怠速，浪费了大量本可以运行其他进程的 CPU 时间。
• 演进方案 1：引入中断 (Interrupts)。操作系统向设备下发命令后，将当前进程置为休眠并切换到其他就绪进程。当设备处理完成后，抛出硬件中断唤醒原进程。
  • 遇到的致命问题 2（拷贝开销）：虽然 CPU 不用再干等了，但如果要写入 4MB 的数据，CPU 依然必须用 PIO 亲自执行将这 4MB 数据从内存拷贝到设备的指令，这同样消耗巨量 CPU 周期。
• 演进方案 2：引入 DMA 引擎。操作系统只须告诉 DMA“数据在内存的什么位置、有多大、要送给哪个设备”。CPU 下发指令后立刻去执行其他任务。DMA 亲自搬运数据，搬运完成后抛出中断通知 CPU。
  • 遇到的新挑战 3（碎片化的代码）：各种硬盘、光驱、USB 设备的接口和通信协议千奇百怪，如果把这些逻辑都硬编码进文件系统，操作系统的代码将变成无法维护的灾难。
• 最终的架构方案：构建设备驱动抽象层。引入设备驱动程序（Device Driver）作为屏蔽硬件差异的抽象层。文件系统只需发出“读/写第 N 块数据”的通用指令，由设备驱动翻译成具体的 SCSI 或 IDE 硬件协议指令。

4. 机制与策略 (Mechanisms vs. Policies)

• 底层的“实现手段”（机制 - Mechanisms）：
  • 指令通信机制：操作系统究竟怎么把命令发给设备？有两种底层机制。一是明确的 I/O 指令 (Explicit I/O instructions)（如 x86 的 in 和 out 特权指令，指定通信端口）；二是内存映射 I/O (Memory-mapped I/O)（将设备寄存器映射为普通内存地址，用常规的 load/store 即可访问）。
  • 异步通知机制：硬件中断信号。
• 上层的“决策逻辑”（策略 - Policies）：
  • 轮询与中断的混合策略 (Two-phased / Hybrid Policy)：在设备速度未知时，单纯的中断或轮询都不是最优。系统可以采用两阶段策略：先尝试轮询一小段时间，如果设备还没完成，此时再转为休眠并等待中断。

5. 设计折衷 (Design Trade-offs)

• “中断开销”与“轮询浪费”的折衷：中断绝不总是比轮询更好。如果一个设备处理速度极快，或者在短时间内遭遇海量请求（如网络遭到高并发攻击产生大量数据包），频繁的中断会导致恐怖的上下文切换开销，甚至引发让系统完全瘫痪的活锁 (Livelock)。在这种特定场景下，抛弃中断、回归轮询反而能给操作系统带来更好的调度控制力和整体性能。
• “通用抽象的便利”与“特定设备特性的丢失”的折衷：设备驱动层隐藏了硬件细节，极大方便了上层开发。但这种封装是有代价的：如果底层是一个高级的 SCSI 设备，拥有极丰富的错误报告能力，在经过驱动层被翻译为“通用块接口”后，上层通常只能拿到一个极其简陋的 EIO（通用 I/O 错误）代码，所有宝贵的具体错误信息都在抽象的转换中丢失了。

6. 关键洞察 (Key Insights)

• 分层总线是对物理法则与经济成本的完美妥协：在硬件设计中，速度与长度、容量永远是矛盾的。设计者没有奢求用一条极快的高速总线连接所有设备，而是拥抱分层：用昂贵、极短的总线连接显卡与内存，用便宜、极长的总线串联大量鼠标与硬盘。这体现了极为现实的系统工程权衡。
• 中断合并 (Interrupt Coalescing) 是掩盖 I/O 延迟的利器：设备完成操作后，不要立刻抛出中断，而是稍微等一小段时间。在这极短的时间内，可能又有许多请求完成了。将它们合并为一次中断一起抛出，虽然稍微增加了单个请求的延迟，但却大幅降低了 CPU 处理中断的宏观开销，极大提升了吞吐量。
• 驱动程序是操作系统可靠性的最大短板：由于引入了设备驱动这一抽象层，今天操作系统的内核代码中，有超过 70% 都是各种第三方设备的驱动代码。更可怕的是，这些代码往往是由那些不太专业的“业余”硬件厂商开发者编写的。研究表明，驱动程序中的 Bug 数量是核心内核代码的 7 倍，是导致现代操作系统蓝屏和崩溃的最主要元凶。

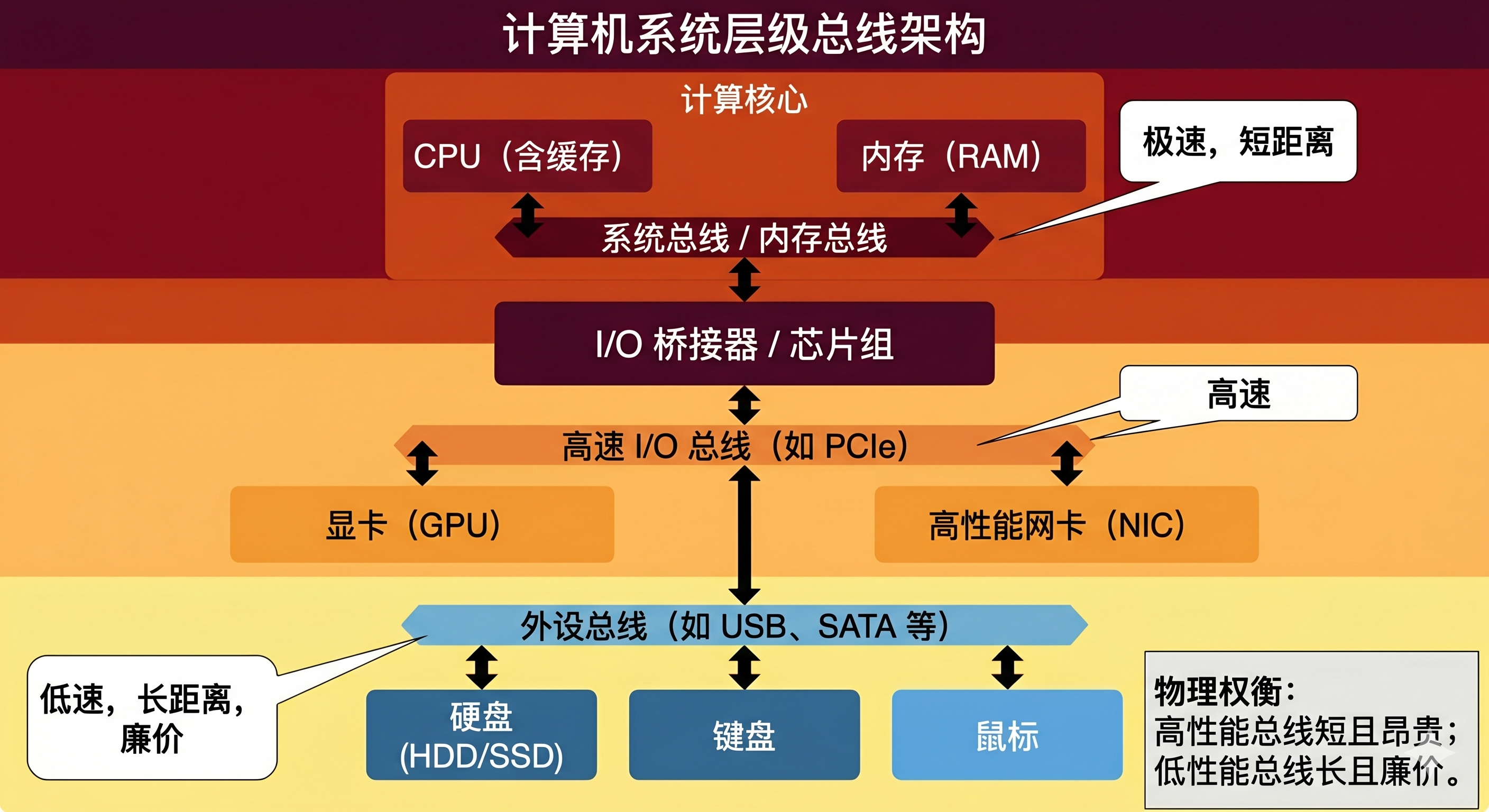

7. 计算机系统总线层次结构图
