动态电路建模全解析：从物理直觉到控制数学

目录

• 1. 引言：为什么需要动态电路建模？
• 2. 核心储能元件：系统的"性格"来源
• 3. 电路系统建模：从一阶到二阶
• 4. 控制理论底层：线性系统的数学证明
• 5. 与精密控制的关联
• 6. 总结

1. 引言：为什么需要动态电路建模？

精密控制系统中的执行器（电机、压电陶瓷等）的电学行为常用动态电路模型描述。理解 RL、RC、RLC 电路的物理本质与数学模型，是掌握控制系统设计、稳定性分析与控制算法（如 PID）的基础。本文从物理直觉出发，构建电路数学模型，并阐明其与控制理论的联系。

2. 核心储能元件：系统的“性格”来源

动态系统的“性格”（如惯性、缓冲能力）主要由储能元件决定。在电路中，两大核心储能元件是电感和电容。

2.1 电感 (L)：电流的惯性载体

• 物理本质：电感（线圈）利用“自感现象”抵抗电流的变化。它“讨厌”电流发生突变。
• 伏安特性 (VCR)：$$u_L=L\frac{di}{dt}$$电感两端的电压 $u_L$ 不取决于电流 $i$ 的大小，而取决于电流变化的快慢（时间导数 $\frac{di}{dt}$）。
• 直观理解：
  • 直流稳态：电流恒定 ($\frac{di}{dt}=0$)，电感相当于短路（导线）。
  • 瞬态过程：若电流试图瞬间剧变，电感会产生巨大的反向电压来“抵制”这种变化。
• 控制论对应：电感代表系统的惯性，类似于机械系统中的质量，阻止状态（电流）的突变。

2.2 电容 (C)：电压的缓冲蓄水池

• 物理本质：电容是电荷/电压的“缓冲区”，它“讨厌”电压发生突变。
• 直观理解：电容如同一个“水槽”，电流 $i$ 注入使电压 $u_c$ 缓慢上升。电容量 $C$ 越大，电压变化越慢。
• 关键公式链条：
  1. 静态定义：$Q=C\cdot u_c$ （电荷量 = 电容 × 电压）
  2. 电流定义：$i=\frac{dQ}{dt}$ （电流是电荷随时间的变化率）
  3. 动态 VCR：$i=C\frac{d{u}_c}{dt}$ （电流取决于电压的变化率）
• 精密控制关联：压电陶瓷 (PZT) 在电学本质上是一个大电容。驱动 PZT 快速位移，要求驱动器能瞬时提供大电流，否则电压（对应位移）无法快速响应控制指令。

3. 电路系统建模：从一阶到二阶

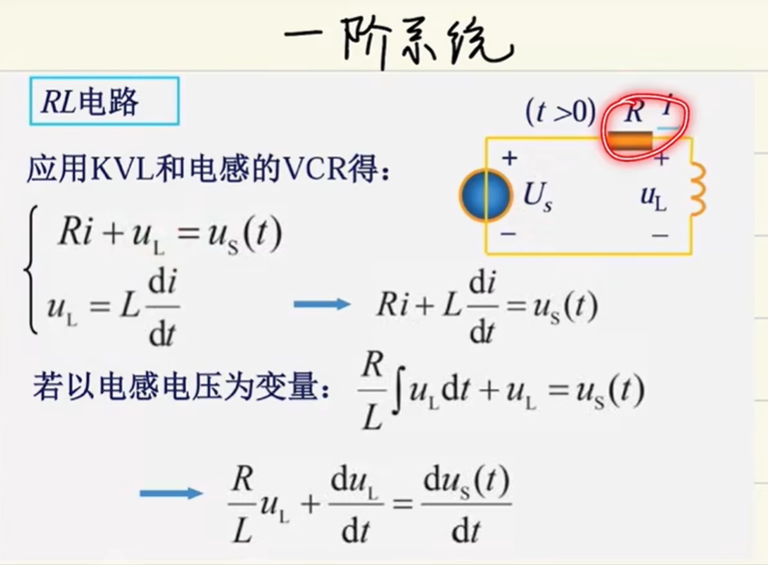

3.1 一阶 RL 电路：能量损耗与磁场存储

• 电路构成：电阻 $R$（能量损耗）与电感 $L$（磁场能量存储）串联。
• 建模方程（应用 KVL）：$$u_s(t)=u_R+u_L=Ri(t)+L\frac{di(t)}{dt}$$
  • KVL 直观理解：闭合回路电压降之和为零。电源电压 $u_s(t)$ 等于电阻压降 $Ri$ 与电感压降 $L\frac{di}{dt}$ 之和。
• 系统阶数：由于只包含一个独立储能元件（电感），描述系统的微分方程最高阶导数为一阶，故称为一阶系统。

3.2 一阶 RC 电路：能量损耗与电场存储

• 电路构成：电阻 $R$（能量损耗）与电容 $C$（电场能量存储）串联。
• 建模方程（两种等价形式）：
  1. 以电流 $i$ 为变量：$$Ri(t)+\frac{1}{C}\int i(t)dt=u_s(t)$$
  2. 以电容电压 $u_c$ 为变量（更常用）：$$RC\frac{d{u}_c(t)}{dt}+u_c(t)=u_s(t)$$
• 系统阶数：同样为一阶系统（仅一个独立储能元件 $C$）。

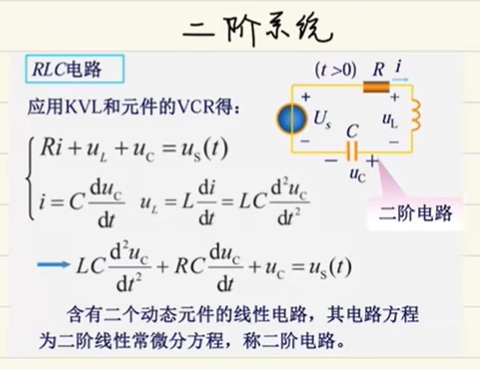

3.3 二阶 RLC 电路：复杂动态平衡

• 电路构成：电阻 $R$（损耗）、电感 $L$（磁场能）、电容 $C$（电场能）串联。
• 物理意义：系统同时涉及两种能量的存储与转换，以及能量的耗散。
• 建模方程：由 KVL 可得：$$u_s(t)=Ri(t)+L\frac{di(t)}{dt}+\frac{1}{C}\int i(t)dt$$对时间求导并整理，或以电容电压 $u_c$ 为变量，可得到标准的二阶线性微分方程。
• 物理对称性：该方程的数学形式与机械系统的**“质量-弹簧-阻尼”** 模型完全对应：
  • 电感 $L$ ↔ 质量 $m$ （惯性）
  • 电容 $1/C$ ↔ 弹簧刚度 $k$ （储能）
  • 电阻 $R$ ↔ 阻尼系数 $c$ （耗能）
• 系统阶数：包含两个独立储能元件（$L$ 和 $C$），方程为二阶系统。

4. 控制理论底层：线性系统的数学证明

控制理论的核心分析工具（如拉普拉斯变换、频域分析）依赖于线性系统假设。理解线性系统的数学本质至关重要。

4.1 线性系统的定义

一个系统是线性的，当且仅当它同时满足以下两个性质：

1. 叠加性：若输入 $x_1$ 产生输出 $y_1$，输入 $x_2$ 产生输出 $y_2$，则输入 $(x_1+x_2)$ 产生输出 $(y_1+y_2)$。
2. 齐次性：若输入 $x$ 产生输出 $y$，则对于任意常数 $k$，输入 $k\cdot x$ 产生输出 $k\cdot y$。

常见误区：“二阶”不等于“非线性”。二阶指微分方程的最高阶导数为二阶，只要方程中输出 $y$ 及其各阶导数均为一次项（且系数可为常数或时间的函数），系统仍是线性的。

4.2 叠加性证明

考虑标准二阶线性微分方程：

定义线性算子 $L[y]=a{y}^{″}+b{y}^{\prime }+cy$，则系统方程简写为 $L[y]=x(t)$。

已知：$L[y_1]=x_1$， $L[y_2]=x_2$。
求证：当输入为 $x_1+x_2$ 时，输出为 $y_1+y_2$。
证明：

根据导数线性性质：

结论：叠加性成立。

4.3 齐次性证明

已知：$L[y]=x$。
求证：对于任意常数 $k$，当输入为 $k\cdot x$ 时，输出为 $k\cdot y$。
证明：

结论：齐次性成立。

因此，形如 $a{y}^{″}+b{y}^{\prime }+cy=x(t)$ 的系统是线性系统。这为使用传递函数、波特图、根轨迹等线性系统分析工具奠定了数学基础。

5. 与精密控制的关联

5.1 为什么二阶系统如此重要？

大多数精密控制对象（如压电陶瓷、音圈电机）的动力学特性可用二阶系统近似，因为：

1. 物理本质：它们通常包含惯性（质量）和弹性（刚度），并受阻尼作用，对应二阶微分方程。
2. 数学完备性：二阶系统能表征振荡、超调、衰减、稳态误差等关键动态。
3. 设计可行性：二阶系统的分析与综合方法成熟，便于控制器设计。

5.2 PID 控制与二阶系统的完美契合

PID（比例-积分-微分）控制器的三个参数（$K_p$, $K_i$, $K_d$）恰好为调整二阶系统的动态性能提供了足够的自由度：

• 比例 (P)：影响系统刚度，类似于改变弹簧常数。
• 积分 (I)：消除稳态误差，提高系统对常值扰动的抑制能力。
• 微分 (D)：提供阻尼，抑制振荡，改善系统稳定性。

对于二阶系统，PID 可以调整其两个极点（决定固有频率和阻尼比），以满足上升时间、超调量等性能指标。若系统高于二阶，PID 参数可能不足，需要更高级策略。

5.3 压电陶瓷（PZT）的电学本质

从电路建模视角看，压电陶瓷（PZT）驱动器在电学上主要表现为一个大电容（可高达微法量级）。这意味着：

• 驱动需求：要实现 PZT 的快速伸缩（即快速改变其两端电压），驱动电路必须具备瞬时提供大电流的能力（根据 $i=C\frac{d{u}_c}{dt}$）。
• 控制挑战：大电容特性使得电压（对应位移）无法突变，系统具有固有的“惯性”。控制器设计必须考虑这一电气动态，否则可能导致响应迟缓或振荡。
• 模型简化：在分析机械位移时，常将其与电气模型结合，形成一个机电耦合的二阶系统。

6. 总结

1. 储能元件定“性格”：电感（$L$）赋予系统电流惯性，电容（$C$）赋予系统电压缓冲能力。它们是动态行为的根源。
2. 电路模型是桥梁：一阶 RL/RC 电路是理解储能与耗能的基础。二阶 RLC 电路则完整刻画了惯性、弹性和阻尼的相互作用，并与机械系统直接类比。
3. 线性性是基石：满足叠加性和齐次性的线性系统，使得强大的频域和复频域分析工具成为可能，是控制理论分析的起点。
4. 二阶系统是主角：大多数精密执行器可用二阶系统近似，这为 PID 等经典控制器的有效应用提供了理论依据。
5. 建模指导控制：理解被控对象的电路/物理模型（如 PZT 的大电容特性），是设计出高性能、高稳定性控制算法的前提。
