电机 PID 控制实战：从速度单环到角度双环

1. M3508 速度单环 PID 控制

1.1 控制目标与系统特点

控制目标：精确控制 M3508 电机的转速（RPM）
系统特点：
- 减速比 19:1（电机转 19 圈，输出轴转 1 圈）
- 采用单环控制结构，直接对速度进行 PID 调节
- 输出为电流指令，直接发送给电调

1.2 核心算法实现

速度单环 PID 控制采用积分分离和积分限幅技术，以平衡响应速度与稳定性。

// PID 控制器结构体定义
typedef struct {
    float target;          // 目标值
    float current;         // 当前值
    float e;               // 当前误差
    float last_e;          // 上次误差

    float Kp, Ki, Kd;     // PID 参数
    float p_out, i_out, d_out; // 各分量输出
    float total_out;       // 总输出

    // 高级功能参数
    float I_Band;          // 积分分离阈值
    float IntegralLimit;   // 积分限幅值
    float MaxOutput;       // 总输出限幅
} pid_t;

// PID 计算函数
void pid_calc(pid_t* pid) {
    pid->e = pid->target - pid->current;

    // 1. 比例项
    pid->p_out = pid->Kp * pid->e;

    // 2. 积分项（带积分分离）
    if (fabs(pid->e) <= pid->I_Band) {
        // 误差在积分带内：启用积分
        pid->i_out += pid->Ki * pid->e;

        // 积分限幅
        if (pid->i_out > pid->IntegralLimit)
            pid->i_out = pid->IntegralLimit;
        else if (pid->i_out < -pid->IntegralLimit)
            pid->i_out = -pid->IntegralLimit;
    } else {
        // 误差过大：禁用积分，防止积分饱和
        pid->i_out = 0;
    }

    // 3. 微分项
    pid->d_out = pid->Kd * (pid->e - pid->last_e);

    // 4. 合并输出并限幅
    pid->last_e = pid->e;
    pid->total_out = pid->p_out + pid->i_out + pid->d_out;

    if (pid->total_out > pid->MaxOutput)
        pid->total_out = pid->MaxOutput;
    else if (pid->total_out < -pid->MaxOutput)
        pid->total_out = -pid->MaxOutput;
}

1.3 积分分离与限幅的作用

积分分离 (I_Band)：
- 问题：当目标速度大幅跳变时，初始误差极大，若立即投入积分，会导致积分项快速累积，引起严重超调和震荡。
- 解决方案：设置误差阈值 I_Band，仅当 |e| ≤ I_Band 时才启用积分。
- 效果：大幅跳跃时靠 P 项快速响应；接近目标时靠 I 项消除静差。
积分限幅 (IntegralLimit)：
- 问题：长时间存在误差时，积分项可能累积至极大值（Windup），即使误差反向，仍需长时间"倒车"才能恢复正常。
- 解决方案：对积分累加值施加硬性上下限。
- 效果：防止系统"刹不住车"，提高抗饱和能力。

2. GM6020 角度双环 PID 控制

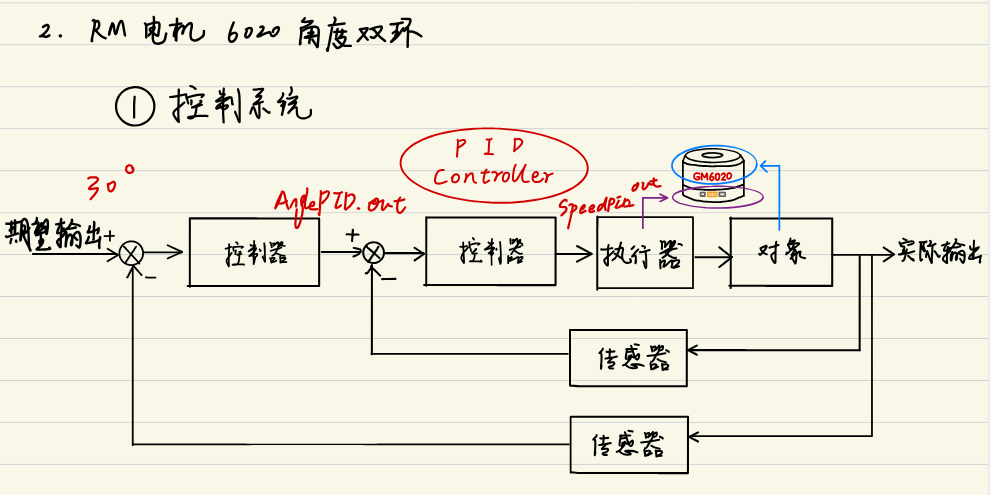

2.1 控制系统架构

针对 GM6020 云台电机的角度控制，系统采用**串级控制（Cascade Control）**结构：

外环：位置环 (Position Loop)
- 输入：设定的目标角度（度）
- 控制器：位置 PID
- 输出：作为内环的期望速度
内环：速度环 (Speed Loop)
- 输入：来自位置环的期望速度
- 控制器：速度 PID
- 输出：最终输出给电调的电流指令
传感器反馈：
- 位置：编码器数据处理后的累加角度
- 速度：电调回传的实时转速

2.2 角度更新与编码器处理

GM6020 使用单圈绝对值编码器（0～8191），需处理多圈旋转和"过零跳变"问题。

typedef struct {
    uint16_t encoder;          // 当前编码器值
    uint16_t last_encoder;     // 上次编码器值
    uint16_t encoder_offset;   // 初始位置偏移
    int16_t round_cnt;         // 圈数计数
    uint8_t encoder_is_init;   // 初始化标志
    int32_t total_encoder;     // 总脉冲数
    float angle;              // 计算出的角度（度）
} motor_angle;

void update_angle(motor_angle* _angle, uint16_t angle_fb) {
    _angle->encoder = angle_fb; // 读取当前编码器值

    if (_angle->encoder_is_init) {
        // 判断是否发生过零跳变（以半圈幅值4096为界）
        if (_angle->encoder - _angle->last_encoder > 4096)
            _angle->round_cnt--; // 反向过零
        else if (_angle->encoder - _angle->last_encoder < -4096)
            _angle->round_cnt++; // 正向过零
    }
    else {
        _angle->encoder_offset = _angle->encoder; // 记录初始位置
        _angle->encoder_is_init = 1;
    }

    _angle->last_encoder = _angle->encoder;

    // 计算总脉冲数并转换为角度（8192脉冲 = 360度）
    _angle->total_encoder = _angle->round_cnt * 8192 + _angle->encoder - _angle->encoder_offset;
    _angle->angle = _angle->total_encoder / 8192.0f * 360.0f;
}

2.3 双环级联调用逻辑

// 1. 获取并处理反馈
update_angle(&gm6020_angle, feedback.encoder);

// 2. 外环计算：位置环
angle_pid.target = 30.0f; // 目标角度：30度
angle_pid.current = gm6020_angle.angle;
pid_calc(&angle_pid);

// 3. 关键：将外环输出传给内环目标
speed_pid.target = angle_pid.total_out;

// 4. 内环计算：速度环
speed_pid.current = feedback.speed_rpm;
pid_calc(&speed_pid);

// 5. 最终执行
Set_Motor_Current(speed_pid.total_out);

2.4 串级控制的优势与调参原则

串级控制的本质：
- 外环负责"指方向"（确定目标位置）
- 内环负责"干苦力"（快速跟踪速度指令）
- 内环的存在极大提高系统抗扰能力
调参顺序：必须先调内环，再调外环
- 只有内环（速度环）响应足够快且稳定，外环（位置环）的控制才有物理基础
- 内环调参：先调 P 到临界震荡，再加 D 抑制超调，最后加小 I 消除稳态误差
- 外环调参：基于稳定内环，逐步增大 P 提高响应速度
积分策略差异：
- 外环（位置环）：通常使用较小的 $K_{i}$ 甚至不使用积分，主要依靠 $K_{p}$ 快速对齐位置
- 内环（速度环）：配合积分分离和积分限幅，确保能快速抵消摩擦力和负载干扰

3. PID 结构体设计与算法实现

3.1 结构体设计哲学

嵌入式系统中的 PID 控制器设计遵循 "数据与逻辑分离" 原则：

// 数据：全部封装在结构体中
typedef struct {
    // 输入/状态
    float target, current, e, last_e;

    // 参数
    float Kp, Ki, Kd;

    // 中间计算结果
    float p_out, i_out, d_out;

    // 输出
    float total_out;

    // 高级功能参数
    float I_Band, IntegralLimit, MaxOutput;
} pid_t;

// 逻辑：纯函数，只操作传入的结构体指针
void pid_calc(pid_t* pid) {
    // 算法实现...
}

设计优势：

高内聚：所有相关数据集中管理
低耦合：算法函数不依赖全局变量
易复用：可实例化多个独立的 PID 控制器
可维护：参数调整只需修改结构体成员

3.2 算法实现的工程考量

数据类型选择：
- 浮点数（float）：精度高，但计算速度较慢
- 定点数：速度快，但需要手动管理小数位
- 根据处理器性能和精度要求选择
采样周期处理：
- 离散积分： $K_{i} = K_{p} \cdot \frac{Δ t}{T_{i}}$
- 离散微分： $K_{d} = K_{p} \cdot \frac{T_{d}}{Δ t}$
- 需确保采样周期 $Δ t$ 固定

抗积分饱和的两种策略：

// 方法1：积分限幅（硬限制）
if (pid->i_out > pid->IntegralLimit) pid->i_out = pid->IntegralLimit;

// 方法2：积分冻结（当输出饱和时停止积分）
if (fabs(pid->total_out) >= pid->MaxOutput && pid->e * pid->total_out > 0) {
    // 输出已饱和且误差方向与输出相同：停止积分
}

4. 嵌入式 C 编程核心要点

4.1 结构体与类型定义

// 类型定义：创建"图纸"
typedef struct {
    float x, y, z;
} Vector3;

// 变量声明：按照图纸"盖房子"
Vector3 position;  // 创建一个Vector3类型的变量

// 访问成员
position.x = 10.0f;
float current_x = position.x;

4.2 指针操作三要素

声明指针：类型* 指针名

pid_t* pid_ptr;  // 指向pid_t类型的指针

获取地址：&变量

pid_t my_pid;
pid_ptr = &my_pid;  // 获取my_pid的地址

解引用：*指针 或 指针->成员

(*pid_ptr).Kp = 1.0f;  // 传统写法
pid_ptr->Kp = 1.0f;    // 箭头写法（推荐）

4.3 内存生命周期管理

存储类型	生命周期	初始化	典型用途
自动变量	函数执行期间	未初始化（随机值）	临时计算、循环计数器
静态局部	整个程序运行期	自动清零	保持状态的计数器、标志位
全局变量	整个程序运行期	自动清零	系统配置、共享数据

4.4 函数设计最佳实践

纯函数设计：

// 好：输入明确，输出明确，无副作用
float calculate_pid(pid_t* pid, float target, float current);

// 差：依赖全局状态，难以调试
float target, current;
float calculate_pid_bad();  // 从哪里读target和current？

错误处理：

typedef enum {
    PID_OK = 0,
    PID_ERROR_NULL_PTR,
    PID_ERROR_INVALID_PARAM
} pid_status_t;

pid_status_t pid_calc_safe(pid_t* pid) {
    if (!pid) return PID_ERROR_NULL_PTR;
    if (pid->Kp < 0) return PID_ERROR_INVALID_PARAM;

    pid_calc(pid);
    return PID_OK;
}

5. 工程实践总结

5.1 单环 vs 双环选择原则

特性	速度单环控制	角度双环控制
适用场景	对位置精度要求不高，主要关注速度稳定	需要精确位置控制，如云台、机械臂
系统复杂度	简单，只有一个控制回路	复杂，需协调两个耦合的控制器
抗扰能力	一般，直接受负载变化影响	强，内环可快速抑制速度波动
调参难度	较低，只有一组 PID 参数	较高，需先调内环再调外环
实时性要求	中等（通常 100-500Hz）	高（内环需 1kHz 以上）

5.2 参数整定经验值

M3508 速度环参考参数（基于 1kHz 控制频率）：

$K_{p}$ : 0.5～2.0
$K_{i}$ : 0.01～0.1（配合积分分离）
$K_{d}$ : 0.05～0.2
积分分离阈值：目标速度的 20%～30%

GM6020 双环参考参数：

内环（速度）：
- $K_{p}$ : 8.0～15.0
- $K_{i}$ : 0.5～2.0（必须限幅）
- $K_{d}$ : 0.1～0.5
外环（位置）：
- $K_{p}$ : 10.0～30.0
- $K_{i}$ : 0～0.5（可省略）
- $K_{d}$ : 1.0～5.0

5.3 调试与故障排查

系统完全不响应：
- 检查硬件连接（编码器、电调）
- 验证控制频率是否正常
- 确认 PID 输出限幅合理
电机震荡：
- 降低 $K_{p}$ 或 $K_{d}$
- 检查积分分离阈值是否过小
- 确认反馈信号无噪声干扰
响应迟缓：
- 增大 $K_{p}$
- 检查积分限幅是否过小
- 确认控制频率足够高
稳态误差大：
- 适当增大 $K_{i}$ （需配合积分限幅）
- 检查积分分离阈值是否过大

5.4 高级优化方向

自适应 PID：根据误差大小动态调整参数
前馈补偿：加入速度前馈或加速度前馈提高跟踪性能
陷波滤波：抑制机械谐振频率的影响
模糊 PID：对非线性系统提供更好的控制效果

关键工程建议

采样频率：控制频率至少为系统带宽的 10 倍以上
实时性：使用 RTOS 确保定时器中断的精确性
安全保护：必须实现输出限幅和积分限幅
监控调试：预留调试接口，实时观测 PID 各分量输出
文档记录：详细记录参数调整过程和最终效果

总结：电机 PID 控制是嵌入式系统开发的核心技能。从简单的速度单环到复杂的角度双环，关键在于理解 PID 的物理本质、掌握结构化的代码实现方法，并遵循科学的调试流程。通过不断实践和经验积累，才能在各种应用场景中实现精准、稳定的电机控制。
