控制系统概述

目录

1. 开环控制系统
2. 闭环控制系统
3. 前馈-反馈复合控制系统
4. 参数详解

1. 开环控制系统

开环控制系统根据控制策略的不同，可分为一般开环控制和前馈控制两种形式。

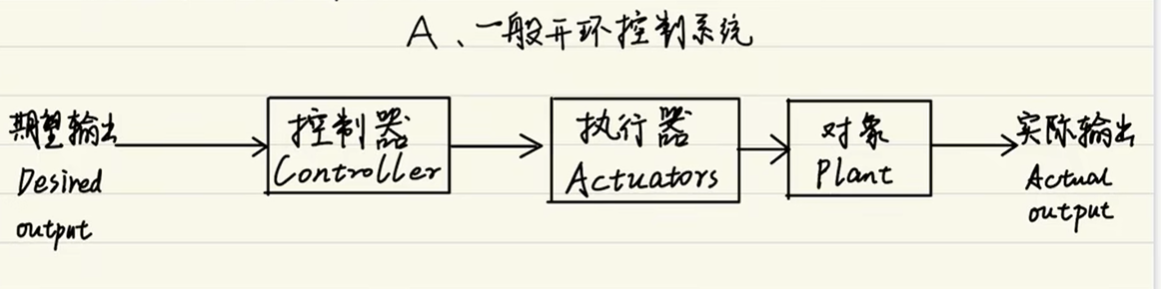

1.1 一般开环控制系统

核心逻辑：一意孤行。 控制器仅根据预设指令或经验输出控制信号，不监测实际执行结果。
关键特征：无反馈回路，系统无法感知实际输出 $Y$ 与期望输出 $X$ 之间的误差。
主要缺点：对外部干扰（如风力、电磁噪声）和内部变化（如材料老化、摩擦）缺乏补偿能力，控制精度完全依赖于模型的准确性和环境稳定性。
典型应用：定时微波炉、步进电机的简单位置控制（无位置反馈）。

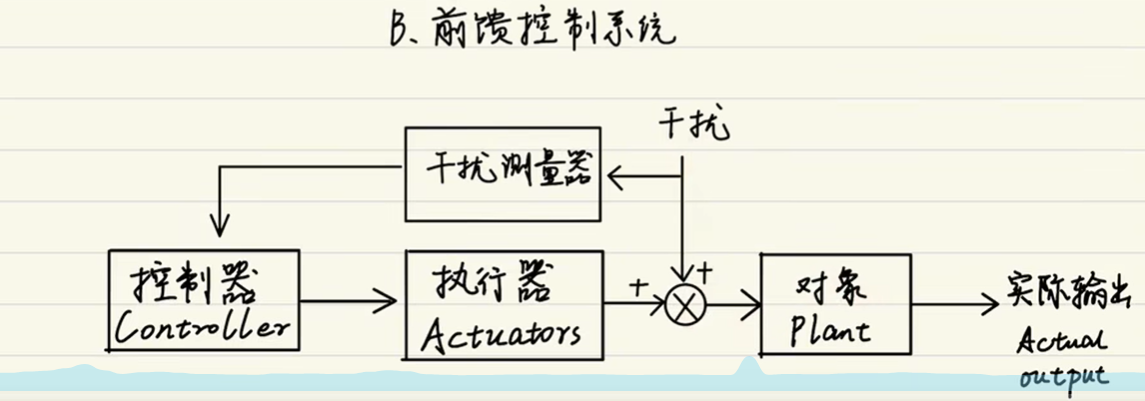

1.2 前馈控制系统

核心逻辑：未雨绸缪。 在干扰影响输出之前，主动测量干扰并提前施加补偿。
关键特征：基于“预判”而非“反应”。它测量的是误差的原因（干扰），而不是误差的结果（偏差）。
主要优势：显著降低系统的响应滞后。在压电陶瓷等高动态系统中，常用于补偿已知的机械滞后、非线性等确定性干扰。
局限性：依赖对干扰的精确测量或预测模型。对未知或随机干扰无效。
典型应用：数控机床中的刀具温度补偿、精密运动平台中的摩擦前馈。

2. 闭环控制系统

闭环控制系统通过引入反馈，使系统具备自我校正能力，是现代精密控制的核心。

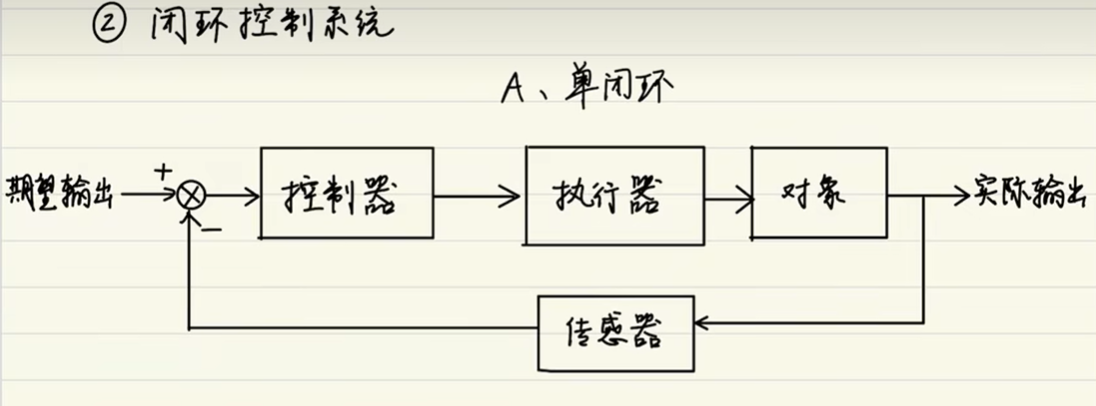

2.1 单闭环控制系统

核心逻辑：知错就改。 通过传感器监测实际输出，并与期望值比较，根据误差实时修正控制指令。
关键特征：形成反馈回路。控制器根据误差 $e = X - Y$ 进行决策。
主要优势：具备自适应能力，可自动消除稳态误差，抵抗未知干扰，显著提高系统精度和鲁棒性。
典型应用：恒温箱、伺服电机位置控制、大多数工业过程控制。

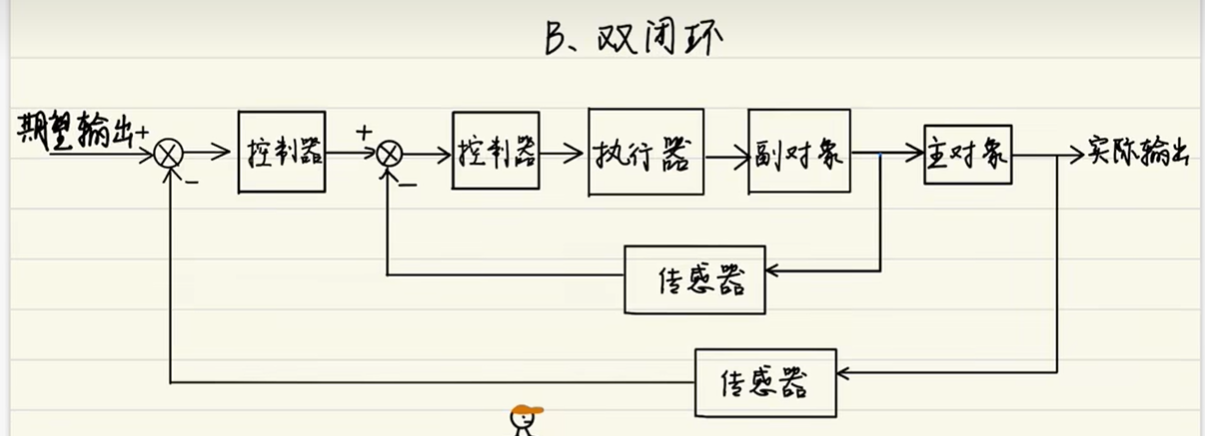

2.2 双闭环控制系统

双闭环（又称级联控制）系统采用主从结构，将控制任务分解，实现更优的动态性能。

结构：主从（Master-Slave）关系

外环（主回路）：负责“大局”。监控最终目标（如位移、速度），其输出是给内环的设定指令（如目标电压、目标电流）。
内环（副回路）：负责“细节”。快速、精确地跟踪外环指令，并抑制内部的快速扰动（如电路噪声、负载突变）。

执行策略：频率不对称的“嵌套执行”

在实际的 FPGA/DSP 实现中，通常采用内环频率远高于外环的策略（通常为 5~10 倍）。

执行流程：
1. 外环计算：读取传感器，计算误差，经外环控制器（如位置 PID）输出一个“目标电压 $V_{t a r g e t}$ ”。
2. 内环高频执行：在下一个外环采样周期前，内环（如电流/电压环）以更高频率采样并调整，确保实际电压紧紧跟随 $V_{t a r g e t}$ 。
设计原理：内环足够快，才能在干扰传播到最终输出（如位移）之前，就在内部将其抑制。这如同“御敌于国门之外”。

典型应用

电机控制：外环为速度/位置环，内环为电流环。
压电陶瓷控制：外环为位移环，内环为电压环或电荷环。

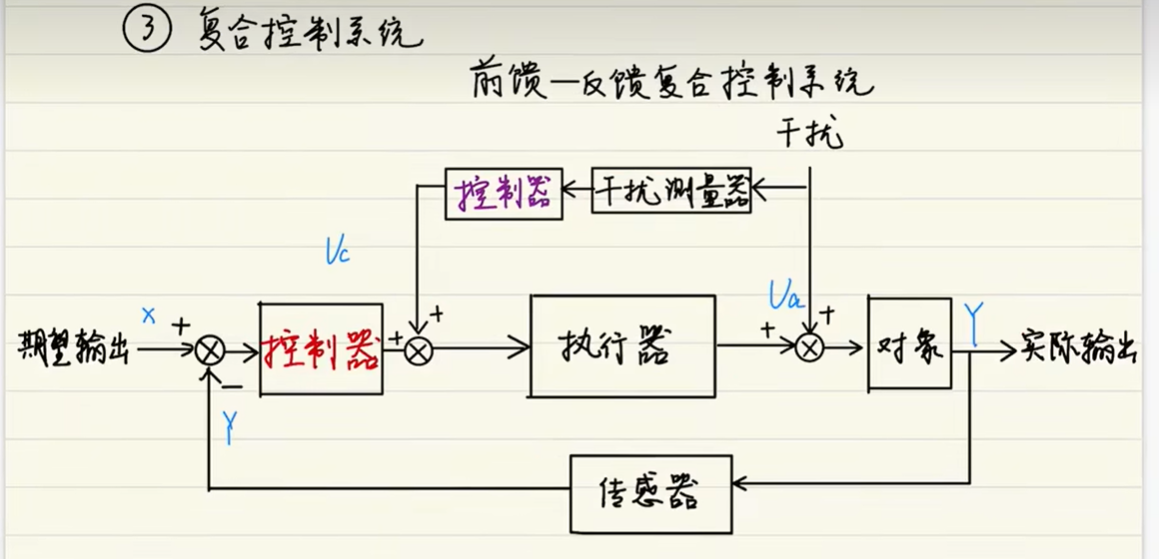

3. 前馈-反馈复合控制系统

复合控制融合了前馈的“主动性”与反馈的“鲁棒性”，是高性能精密控制系统的常用架构。

前馈（Feedforward）：主动进攻。针对已知、可测的干扰（如模型逆、摩擦、重力）进行提前补偿，旨在从源头上消除误差。
反馈（Feedback）：防守反击。针对未知扰动、模型失配等造成的残余误差，根据测量偏差进行纠正。
核心价值：结合了两者的优势。前馈提供快速响应，减少滞后；反馈保证最终精度和稳定性。这有效解决了单纯 PID 调节中动态响应与稳态精度之间的矛盾。
设计要点：前馈与反馈需协同设计。前馈模型精度越高，反馈回路的负担越轻，系统性能越优。
典型应用：高性能运动平台、机器人轨迹跟踪、精密加工中心。

4. 参数详解

下表从精密控制视角明确定义了控制系统图中的核心变量：

符号	中文名称	英文名称	定义与物理含义
$X$	设定值	Setpoint / Reference	期望的系统输出，是控制器的目标。
$e$	误差	Error	期望减去现实，即 $e = X - Y$ 。这是反馈控制器（如 PID）的核心输入，所有控制作用都旨在减小此值。
$U_{c}$	控制器输出	Controller Output	控制器的决策指令。指图中反馈控制器（红字部分）输出的控制信号，决定了为修正误差所需施加的“控制力”。
$U_{a}$	执行器输出	Actuator Output	驱动执行器的真实物理量。在压电控制中，通常指功率放大器输出的高压信号，已包含前馈补偿的叠加。
$Y$	系统输出	System Output	被控对象的实际物理状态。如压电陶瓷的真实位移（亚纳米级），是传感器的测量对象。
$d$	干扰	Disturbance	影响系统输出的外部或内部不利因素，如力、热、噪声等。

总结

控制系统的架构选择取决于对精度、速度、鲁棒性、成本的综合权衡。

开环：简单、成本低，但精度依赖于环境和模型，适用于扰动小、要求不高的场景。
单闭环：引入反馈，显著提升精度和抗扰能力，是大多数控制应用的基础。
双闭环：通过级联结构，将快速内环与慢速外环解耦，进一步提升动态性能和抗扰性，适用于高性能伺服系统。
复合控制：融合前馈与反馈，兼顾响应速度与稳态精度，代表了精密控制领域的先进架构。

理解这些基本结构是设计、分析和调试任何控制系统的前提。
